利達LD6803G輸入/輸出模塊 多線模塊

一、利達LD6803G輸入/輸出模塊概述

　　利達LD6803G輸入/輸出模塊采用單片機和智能軟件，特殊防潮技術、表面貼裝(SMT)生產工藝和插拔式結構設計，工作穩定可靠。與LD128E2-T，LD988ENM等兩線制火災報警控制器配合使用，接控制器的多線盤的多線輸出，將多線盤的原每路3線簡化為2線，主要用于送風機、排風機、電梯、切斷電源、空調等設備的控制。

二、利達LD6803G輸入/輸出模塊功能特點

　　配合LD9203EN-T/T1聯動輸出啟動端使用，有極性。無需外接24V電源。

　　無編碼，本身不占地址點，對應多線盤的地址。

　　可輸出一路DC 24V/0.1A電壓信號(初始啟動時提供1.0A/200ms的脈沖信號)。

　　可輸入一路無源開關量信號。

　　輸入線短路時模塊返回反饋信號，輸入線斷路、輸出線短路或斷路時，模塊返回故障信號

三、利達LD6803G輸入/輸出模塊技術參數

型號 LD6803G

名稱 輸入/輸出模塊

品牌 利達

二總線電壓   DC14~DC24V

二總線電   靜態電流＜2.0mA

輸出信號參數 1路有源：DC24V/0.1A（初始啟動時提供1.0A/200ms）

輸入信號參數 1路無源開關量信號輸入

指示燈

輸入動作燈——監視狀態紅燈閃亮，輸入動作紅燈常亮

輸出動作燈——輸出動作紅色常亮

工作環境溫度 -40℃~+55℃

相對濕度 ≤95%（40±2℃）無凝露

外殼防護等級 IP40

安裝方式 配合LD60G底座安裝，插拔式結構

重量 約130g

外形尺寸 85mm×85mm×35mm（含底座）

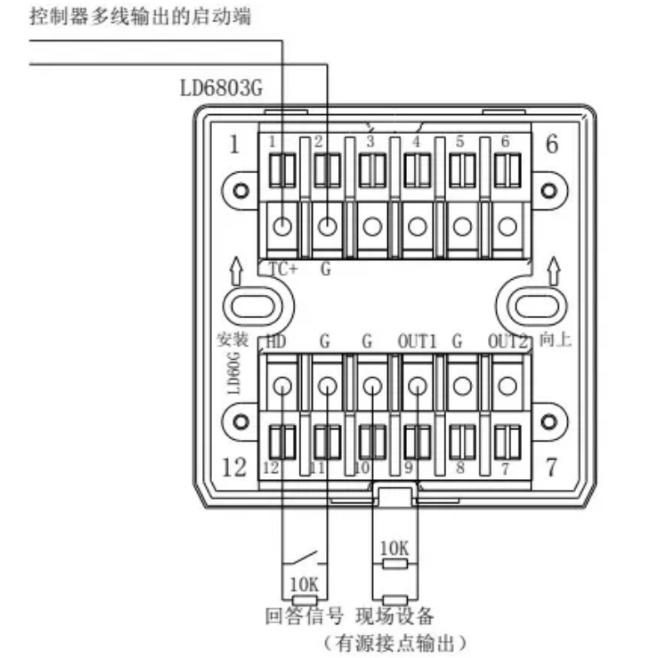

四、利達LD6803G輸入/輸出模塊接線圖
