利達LD9203EN聯動控制盤接線安裝技術

介紹：

LD9203EN 是依據 GB16806-2006《消防聯動控制系統》設計開發的。通過 CANBus 與本公司在產的全系列火災報警控制器配套使用。該盤具有 32

路多線或總線控制功能，既可以作為總線盤間接控制現場設備，也可以作為多線盤直接控制現場設備。該盤還具備按鍵保護、現場信息上傳、線路故障檢

測以及輸出線過流保護等功能。

功能：

★ 采用 CANBus、雙 RS232 通訊方式，通過 CANBus 與在產全系列控制器配接使用。

★ 每臺最多控制 32 路總線或多線輸出設備。

★ 多線輸出控制可通過配置多線輸出板實現。

★ 具有鍵盤鎖定功能，可以防止誤操作。

★ 每路具備 1 個啟停鍵、3 個指示燈（啟動、反饋、故障指示各 1 個）。

★ 多線盤的每路都具有線路故障檢測功能。

★ 多線盤的每一路都具有最大 1A 的驅動能力，多線輸出板的最大輸出電流為 5A。

★ 配接 LD92EN-T1 兩線/三線八路多線輸出板。

★ 多線輸出盤可通過撥碼開關選擇與受控設備間三線連接或兩線連接，兩線連接時需配合 LD6803G 模塊使用。

主要技術指標：

外形結構示意圖：

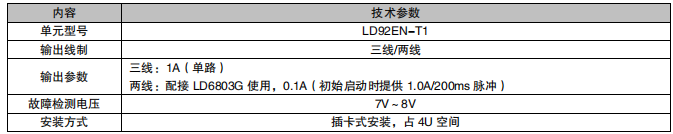

多線輸出控制單元：

備注：

LD92EN-T1 可通過撥碼開關選擇與現場設備的 3 線或 2 線連接，撥碼開關第 1-3 位表示八路輸出板的地址分別為 0-7，第 4 位撥到?on?時選擇 3

線連接，第 4 位撥為?off?時選擇 2 線。 線路板短路跳針短路 2,3 腳時不檢查線路故障。

端子示意圖與接線方式：

與 LD128EII、LD128E2-T、LD988EL 控制器連接時，需要 24V 和 CAN 總線接線端子。

多個盤同時使用時，通訊線可以級聯連接。

當作總線盤使用時僅用上圖（外形尺寸圖）所示總線控制盤即可，當作多線盤使用時，需要增加 8 路多線輸出板，每塊 8 路多線輸出板具有 8 路多

線輸出功能，可通過撥碼開關選擇輸出地址和選擇輸出的兩線接法或三線接法。

配接 LD92EN-T1 的三線制連接示意圖：

注：當 8 路多線輸出板中有空閑的回路時，相應回路的輸出端子處應按照圖中第 8 路的示范接入 5.1KΩ電阻。

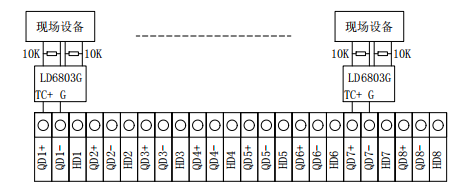

配接 LD92EN-T1 的兩線制連接示意圖：

注：當 8 路多線輸出板中有空閑的回路時，相應回路應在控制器上設置為總線模式，以避免不接設備時報故障。
