利達JB-QG-LD128EⅡ火災報警控制器/消防聯動控制器接線安裝技術
介紹：
JB-QG-LD128EⅡ火災報警控制器/消防聯動控制器是二總線智能化集中區域式控制器，采用 DCS 方式設計，使用嵌入式控制系統，具有靈活，可靠
等特點。該機除了可以單獨使用外，也可以實現多機無主從方式組成對等網絡。該系統配合我公司全系列總線產品及其它相關設備，廣泛應用于大、中型
以上項目。經過應急管理部消防產品合格評定中心及國家消防電子產品質量檢驗檢測中心依照 GB4717-2005《火災報警控制器》、 GB16806-2006《消
防聯動控制系統》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產
品 3C 認證。
功能：
★ 集中區域兼容型控制器，采用無主從方式的對等網絡架構設計，每臺控制器可顯示網絡內所有設備工作情況。
★ 超大規模的單機容量：最多 9472 個地址點,多線直控輸出點最多 159 個，總線輸出點最多 512 個。
★ 網絡容量：64 臺控制器、256 回路、65536 個地址點。
★ 采用彩色 12.1 英寸液晶屏，豐富的圖形功能，可顯示詳細設備信息和曲線圖，指示燈指示關鍵狀態。
★ 采用方便靈活的觸摸屏操作，還可外擴鼠標及鍵盤進行操作。
★ 中、英文顯示靈活切換，滿足產品國際化的要求。
★ 支持分區的設置和操作，可以將有聯動關系的報警和輸出設備編入一個或者多個分區內，簡化邏輯關系。
★ 具有 CANBus 接口，可通過 LD6900 系列通訊轉換卡與其他設備聯網。
★ 用基于 ARM 平臺的 RISC 嵌入式 CPU，具有功耗低，處理速度快，穩定運行等特點。
★ 采用實時搶占多任務嵌入式操作系統，響應時間快。
★ 具有黑匣子功能，存貯 1000 條火警記錄， 1000 條設備故障記錄， 1000 條請求記錄，1000 條啟動記錄，1000 條反饋記錄，1000 條操作記錄，
1000 條監管報警記錄，1000 條氣滅記錄，1000 條其它故障記錄，1000 條運行記錄。
★ 具有監管報警功能。
★ 具有回路短路保護、電源短路保護功能。

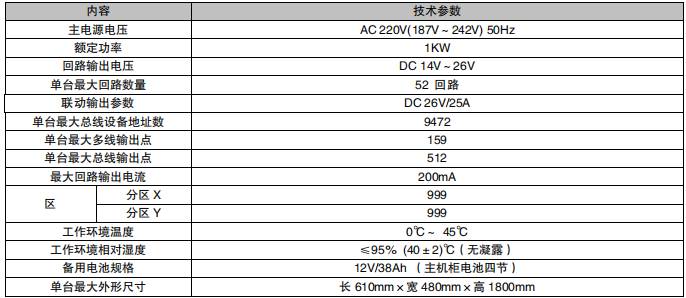

主要技術指標：
外形結構示意圖：與 JB-QG-LD128E2-T 相同。
控制器主機外形結構示意圖：與 JB-QG-LD128E2-T 相同。
系統框圖：參見 JB-QG-LD988EL
